C-UAS Total Solution

안티드론 통합 솔루션 개요

Counter
Unmanned
Aircraft
Systems

딥러닝과 AI를 통해 드론을 정확하게 식별하고

오프라인에서 지속적으로

업데이트할 수 있는

드론 식별 데이터베이스(DB)를 구축합니다.
표적 공중에서 불법 드론과 알려진

비행 UAS를 탐지하고 분석합니다.

01

탐지

• 지오펜싱 (GeoFencing)
• 다양한 지도 제공
• 드론 위치 및 방향
• 드론 고도, 거리, 속도, 방향
• 다중 드론 탐지, 군집

02

추적

• 포인트 앤 클릭 컨트롤
• 센터, 팬, 줌 기능
• 비행 경로
• 다중 드론 추적
• 상태 모니터링

03

식별

• 화이트 리스트 및 경고
• 고유 식별자 지정
• 드론 모델, 제작자, 일련 번호
• 귀환 또는 강제 착륙
• RF 재밍

04

무력화

• 소프트킬: RF 재밍, GNSS 스푸핑
• 하드킬: RCWS, 직・충돌 드론 시스템

안티드론 통합 솔루션 운용개념

C-UAS I UTM I UAM

핵심 제품 라인업

C-UAS I UTM I UAM

1

C2 소프트웨어

통합 제어 및

관제 프로그램

more

2

RF 스캐너

드론 신호

감지용

more

3

AESA 3D 레이더

드론 감지
및 추적

more

4

X-band 3D 레이더

장거리 드론
탐지

more

5

EO / IR 카메라

드론 식별
및 추적

more

6

GNSS 스푸퍼

드론
방어용

more

7

RF 재머

드론 무력화

(광대역)

more

8

Portable 드론 재머

휴대용 올인원

드론 재머

more

9

카운터 드론

드론 직충돌
무력화

more

10

RCWS

원격사격
통제체계

more

11

WISP

광학 영상
레이더

more

12

기동형 솔루션

차량기반
안티드론

more

1

C2 소프트웨어

통합 제어 및

관제 프로그램

레이더, RF 스캐너, EO/IR 카메라,
광대역 재머,

GNSS 스푸퍼
통합 운영

• 탐지 결과를 지도에 실시간으로 표출


  (드론 위경도, 고도 및 거리/비행항로)
• 드론 신호 분석 후 드론과
  조종자 위치 및 제조사,
  모델 식별


  (각 위경도, 고도, 비행 추적)
• 최종적으로 드론을 완전
  무력화하는 통합관제
• 적용 사이트: VIP 사이트, 국가 주요 시설
  (발전소, 공항, 군사시설, 지자체 주요건물 등)

2

RF 스캐너
(Scanner)

드론 탐지 및 디코딩
드론 신호 방향탐지

드론의 제어 및 영상 신호를
실시간 감지하여

식별 및 방향탐지

• 드론 통신신호 분석을 통해 드론 위치를 파악하고, 무선신호 방향을 실시간 감지하며, 시스템 서버와 운영 단말에 전송하여 딥러닝 및 AI를 통한 정확한 드론 식별이 가능한 DB구축 및 업데이트
• 드론의 다양한 전파 방사 출력에 따라 탐지 측정 거리 한계 극복을 위한 여러 협대역, 고이득 안테나 설계
• 고품질 안테나를 적용하여 전파 스퓨리어스파 및
  노이즈를 극복하여 충분한 추적거리 확보
• LAN 통신을 통한 정보 제공

3

AESA 3D
X-band 레이더

드론 감지 및

추적 레이더

*AESA

(Active Phase Array)

능동위상배열

지상 및 공중 기반의 고성능 FMCW AESA 레이더로서

강력한 지상 및 공역 경계 보안 시스템을 제공

• 고성능 능동 전자주사 배열
  (AESA) 레이더
• 모든 환경에서 지상 및 공중 위협을
  동시에 탐지하고 추적
• 혁신적인 AESA 기술을 기반으로 한 3D 레이더는 AESA급 성능을 유지하면서도 크기, 무게, 전력 소비 및 비용(SWaP-C)획기적으로 줄인 초 저전력 솔루션 제공

4

X & Ku band
3D 레이더

스마트 UAV / 드론

감시 레이더

혁신적인 실시간 UAV 분류 기술을
기반으로


다수의 UAV를 동시에
탐지/분류

• 모니터링 화면에서 다수의 무인기, 새,
  지상차량, 보트 및

  항공기를 동시에 탐지/분류
• 360˚3D 레이더로서 최대 3km
  거리의 드론 탐지
  (DJI RCS 0.01m²)
• 실시간 위치정보 확인을 통한
  안정적인 추적유지 가능
• 실시간 무인기(UAV) 분류 기술

  (드론, 새, 차량 등의 자동인식)
• 주파수 대역: X-Band

5

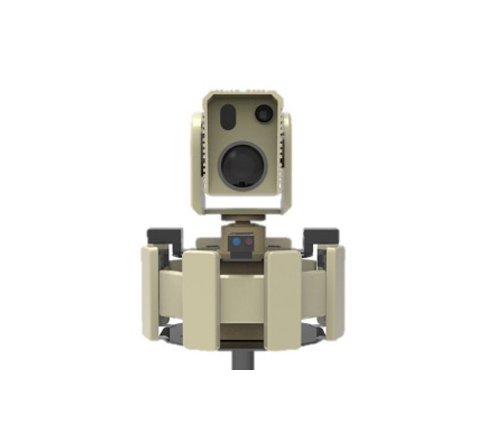

EO/IR 카메라

드론 식별 및 추적
중장거리 광학센서

Real time AI Deep learning
detection & Classification

드론 신호를 인지/식별은 물론
드론 형상 추적 수행

• 고성능 주간 EO(전자광학) 카메라, IR 카메라,
  (LWIR, MWIR) 카메라, 레이더 거리계 (LRF),
  고성능 팬틸트와 같은 사용자 정의 옵션으로 구성
• AI 기반 이미지 분석을 통해 비행 물체의
  실시간 추적 및 식별 제공
• 레이더 및 주파수 스캐너와의 통합 시스템
• 광학탐지 및 식별거리 3~5km / 적외선 탐지 및
  식별거리 2~3km
  (DJI 팬텀 기준)

6

GNSS 스푸퍼

위성 항법 시스템 기만
장치 (Soft Kill)

무인기(UAV) 및 드론 자율비행과
수동비행 칩입대비 중요 시설 방어

• 고정 및 이동형 드론 무력화 체계
  (소프트킬)
• 실시간 드론 칩입 방어 및 퇴치
  (방향 선택 가능)
• 무선통신 및 이동통신기기에 영향을
  미치지 않는

  대드론 무력화 솔루션
• 국가중요시설, 공공기간, 주요군사시설에 대한
  드론 침입 방어
• 최신 GNSS GPS, Glonass, Beidou, Galileo 위성

  L1/L2/L5 위성항법
  사용 무인기에 대한 드론 방어

7

RF 재머

UAS 무력화

중요 시설물에 불법 드론을
무력화하기 위한

고정 및
이동형 안티드론 재머

• 요구사항에 따른 설계 및 형상 제작
  (Customized design)
• 1~3km 거리에서 접근하는 안테나 빔
  폭 내의 단일 또는

  다수의 드론을
  효과적으로 무력화
• 여러 대역에 강력한 연속 재밍이 가능한
  고출력 증폭기와
  신호 발생기 탑재
• 지향성 및 무지향성 RF 재밍 구성 (Customized design)
• 전파차단 주파수 밴드:
  400MHz, 860~ 960MHz, 2.4/5.2/5.8GHz, GNSS L1/L2/L5
  (대역 선택에 따른 제작)

8

Portable

드론 재머

Easy-to-carry
Detect & Jamming &
GNSS spoofing

휴대가 간편한 올인원 드론 재머

• 견고한 소재와 방수/방진 설계로 현장 사용 중
  발생할 수 있는
  문제를 미연에 방지
• 신속한 탈부착이 가능한 탈 부착 타입으로 휴대 가능
• 드론을 무력화할 수 있는 실제 유효 거리와 동일한
  재밍거리 보장
• Detect: FPV 드론, Commercial 드론
• RF 재밍: 868/915MHz, 1.2/1.4/1.5/2.4/5.2/5.8GHz
• GNSS Spoofing: GPS L1/L2/L5, GLO G1/G2,
  BDS B1/B2, GAL E1/E5a

9

직 충돌

타격 드론

Counter Drone

(하드킬)

UAS(무인기) 탐지, 식별, 추적 및
타격을 통한 무력화

• 드론의 운동 에너지와 폭발을 이용한 드론 무력화

  (단일 / 군집 운용 가능)
• AI 기반 표적인식기능을 갖춘 정밀 자율유도 비행 및

  FPV 비행으로
  공중 및 지상 위협에 효과적 대용

10

RCWS

+40mm ABM

원격사격통제장치
(하드킬)

근접 이동하는 무인기를 파괴하는
하드킬 무기 체계

• 기존 무기체계 호환 가능 :
  K-4 40mm 고속유탄발사기능
• 자체 광학시스템 및 공중확산탄
  사용을 통한 제압률 향상

11

WISP*

적외선 영상 레이더
*현재 개발 진행 중

AI 기반 UAS(무인기)
실시간 식별 및 추적 시스템

• Full Passive 타입의 개발되는 파노라마 HR 360°
  열화상을
  레이더 탐지 기술 구현
• 위협은 침투하는 모든 곳에서 24시간 연중무휴로

  수평선까지 자동으로 탐지 및 추적
  (대형 비행장, 복합 단지 주변 사막지역, 육지 또는

  해상 경계, 항구 등)

12

기동형

안티드론 솔루션

차량기반

안티드론 시스템

Mobile
Deployment
Vehicle
C-UAS

탐지, 식별 및 무력화
전체 통합 차량 플랫폼

• 저고도 드론 탐지 및 무력화 기동형 체계 기반 차량형

  C-UAS 시스템
• 차량 기반 드론 시스템으로 다양한 요구사항에
  대응 가능한
  커스터마이징이 가능
• 민간 및 군용차량에 통합된
  기술과 운영기술 제공
• RF 스캐닝, 레이더 타겟 탐지
  전자 광학(EO) 추적/분류 및
  방향/전 방향
  RF재밍, GNSS 스푸핑 기능 통합
• 요구사항 및 임무에 따라
  다양한 플랫폼 제공
